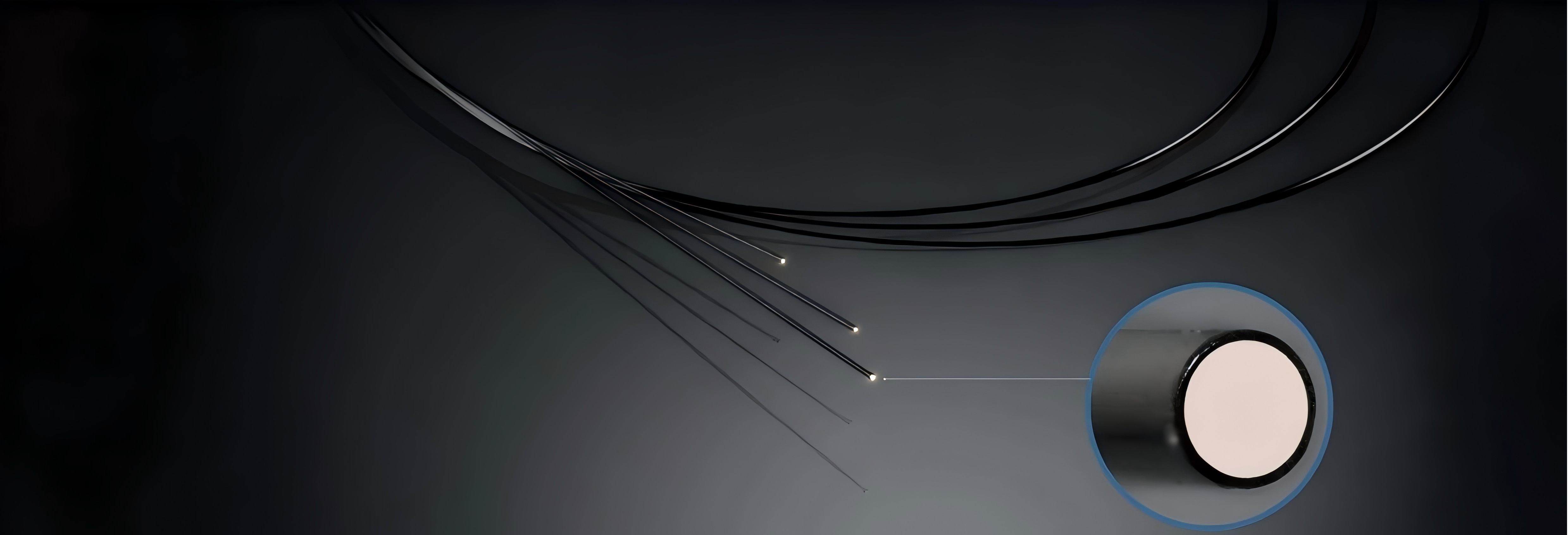

束径 Φ0.35mm、10K 像素的超细传像束
在达成10K像素的同时实现了超细径，使用此传像束可生产Φ1.0mm以下的微创手术内窥镜。

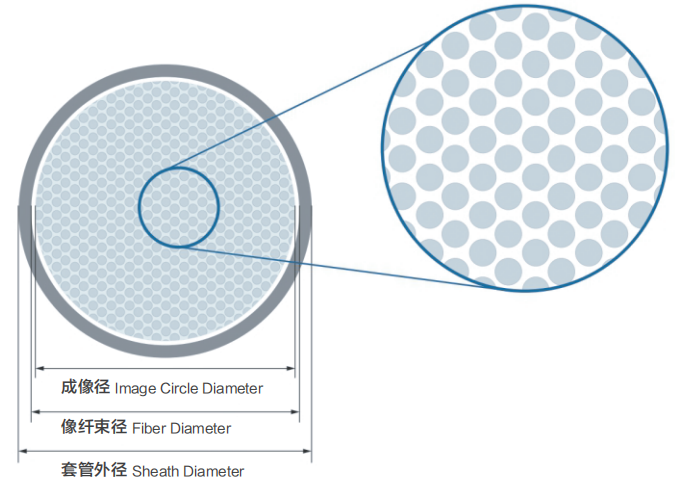

| 项目 | 公差 | 标准值 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 像素数 | ±10% | 30,000 | 10,000 | 9,000 | 5,000 | 4,200 | |||
| 成像直径 | ±15μm | 550μm | 327μm | 235μm | 185μm | 210μm | |||
| 光纤直径 | ±15μm | 570μm | 350μm | 250μm | 195μm | 230μm | |||
| 外径 | ±15μm | 600μm | 380μm | 275μm | 220μm | 260μm | |||
| 最小弯曲半径 | / | / | R20 mm | ||||||
| 最大长度 | / | 500 mm | 2500 mm | ||||||
| 像素缺陷 | / | <0.1% | |||||||
| 椭圆度 | / | <5% | |||||||
| 表面涂层 | / | 聚酰亚胺（黑色） | |||||||
| 物镜 | / | 30,000 | 10,000 | 9,000 | 5,000 | 4,200 | |||
| 视角 | ±15° | 110° | 75° | 120° | 90° | 80° | 58° | / | / |
| W.D. | / | 8mm | 5mm | 7mm | 10mm | 5mm | / | / | |
| 对焦范围 | / | 5–30mm | / | / | |||||
| 外径 | ±0.02mm | 0.7mm | 0.43mm | 0.37mm | / | / | |||
将光纤集束以达到传像的目的
非常柔软可进入狭小的空间并自由弯曲

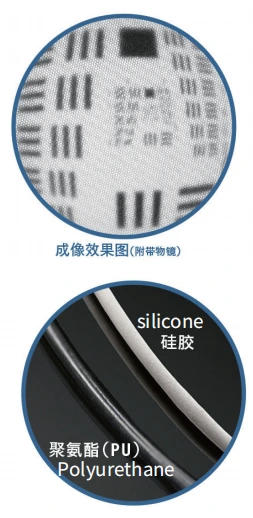

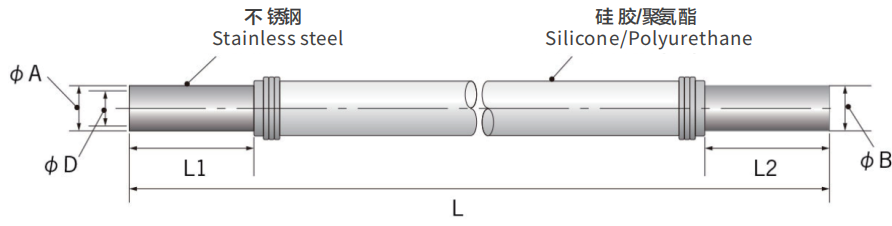

| 型号 | 套管 | 有效径（φD） | 总长（L） | 单丝径 | 像素数 | 外皮材质 | |
|---|---|---|---|---|---|---|---|
| 物镜端 | 目镜端 | ||||||
| 外径（φA）×长度（L1） | 外径（φB）×长度（L2） | ||||||
| mm | μm | pix | |||||
| 056F1000-4.6 | φ0.56×3.6 | φ0.64×9.5 | φ0.38 | 1,000 | 4.6 | 8,100 | 聚氨酯（PU） |
| 056F1000-6.9 | φ0.56×3.6 | φ0.64×9.5 | φ0.38 | 1,000 | 6.9 | 3,600 | |
| 064F1000-6.4 | φ0.56×3.6 | φ0.7×13.0 | φ0.4 | 1,000 | 6.4 | 5,200 | |
| 064F1050-6.4 | φ0.64×3.8 | φ0.7×13.0 | φ0.4 | 1,000 | 6.4 | 5,200 | |
| 082F1000-7.0 | φ0.82×3.5 | φ0.82×3.5 | φ0.5 | 1,000 | 7.0 | 7,000 | 硅胶 |
| 122F0760-7.4 | φ1.22×4.0 | φ1.22×11.5 | φ0.89 | 760 | 7.4 | 16,000 | |
| 126F0760-7.4 | φ1.26×3.5 | φ2.04×13.2 | φ0.89 | 760 | 7.4 | 16,000 | |
| 014F0545-8.1 | φ1.4×3.5 | φ1.4×11.5 | φ0.89 | 545 | 8.1 | 16,000 | |
