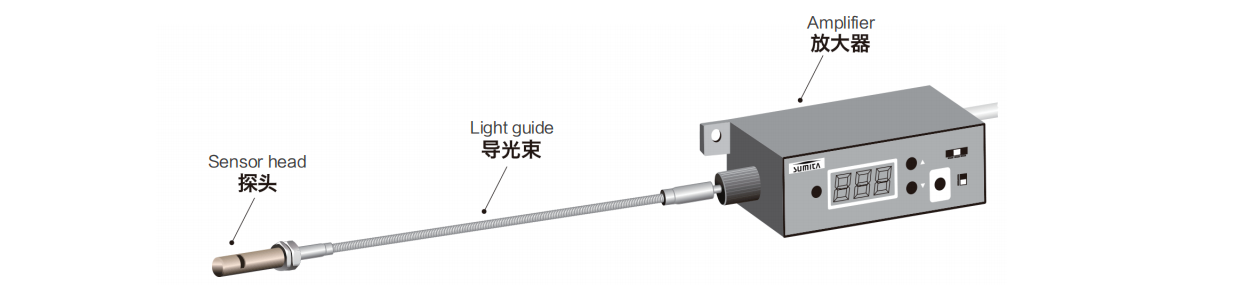

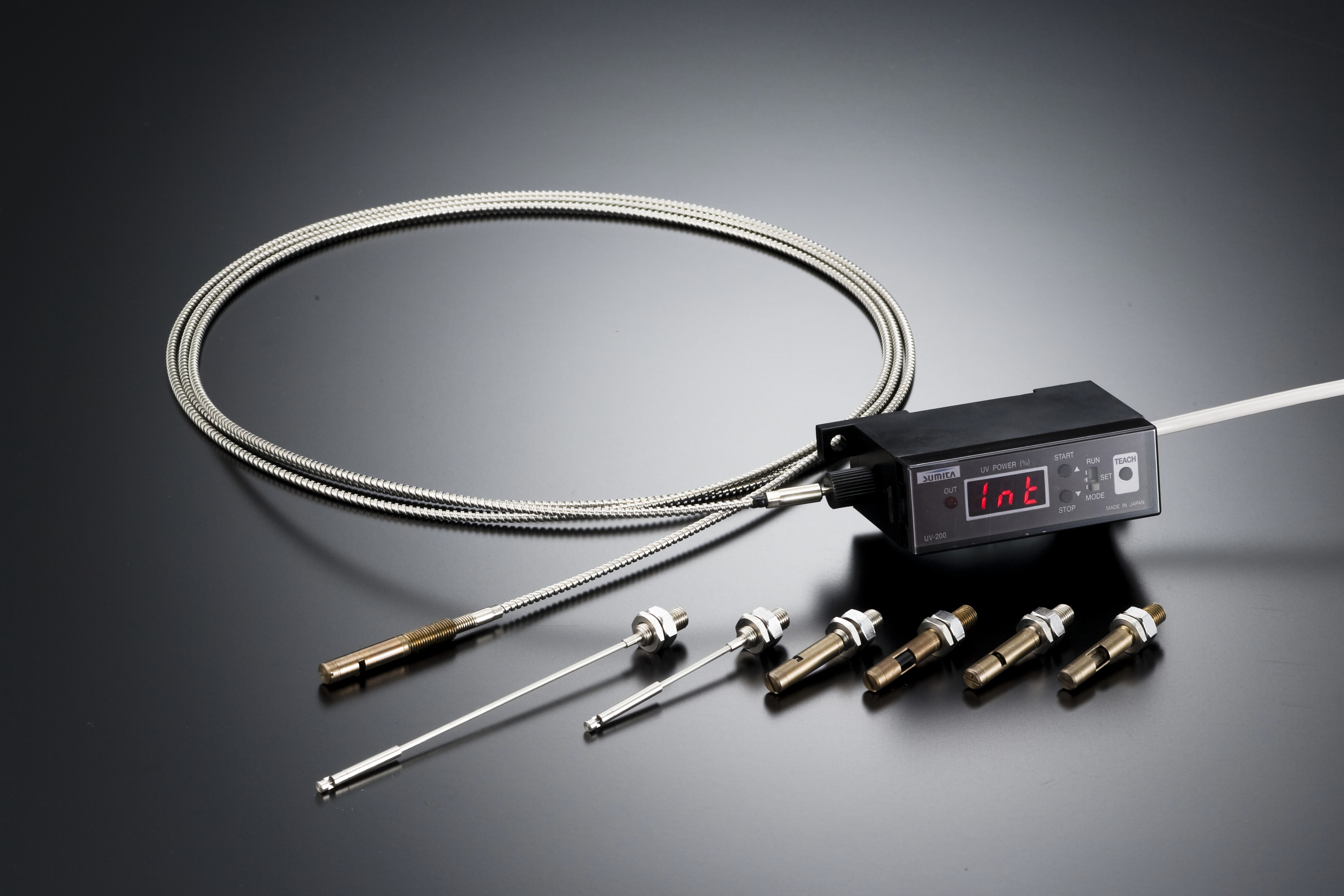

紫外线传感器 UV-300K
高性能生产线专用紫外线传感器，采用了高耐久性紫外可视光转换玻璃
- 可监控是否达到设定好的光量。
- 通过实时监测及时发现灯泡的老化或故障从而进行更换便于管理。光量变化时，也可以及时将信号回馈给控制器，再通过控制器的自动调节使光照始终处于稳定状态。
- 工作模式有量度模式和累计模式2种。模拟信号的输出为电压1–5V / 电流4–20mA（标准范围）另外还有进行敏感度设定的Teaching Answer功能和back功能。
应用场景
- 半导体生产设备

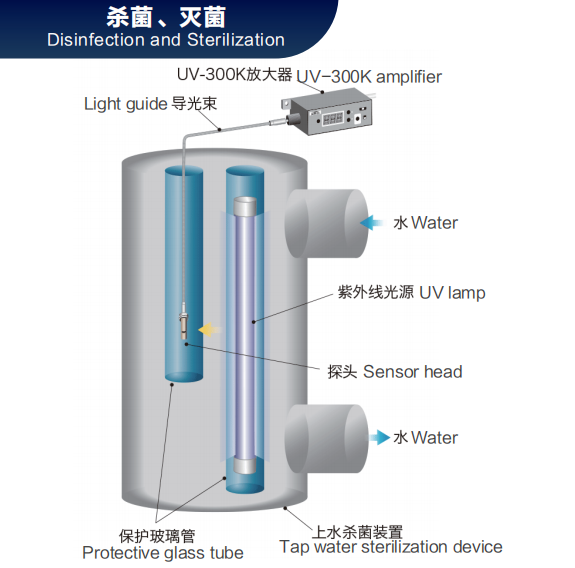

- 杀菌、灭菌
- 印刷
- 空气净化
- UV固化
- 照明
- 3D打印
- 医疗

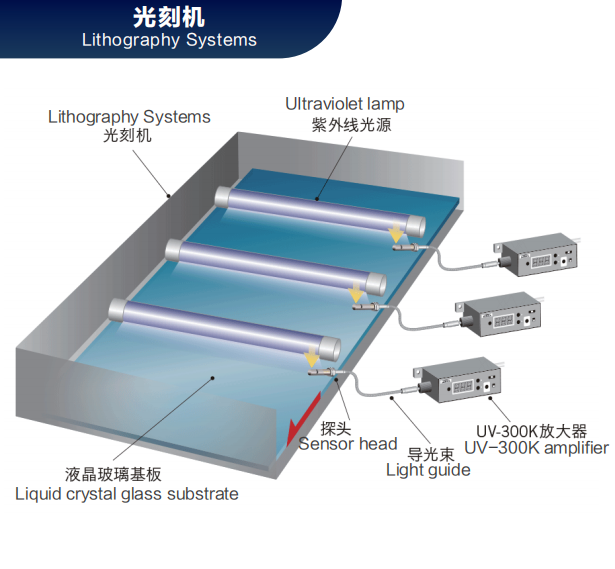

使用范例
放大器

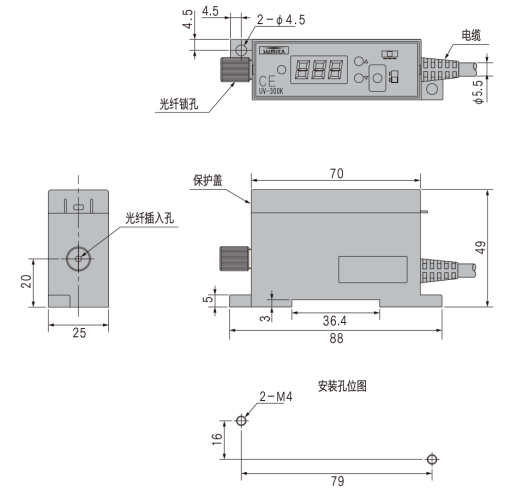

放大器实体［UV-300K］
| 型号 | UV-300K |
|---|---|
| 工作指示灯 | 红色LED（检测输出ON时点亮） |
| 光量检测范围※ | UV-T254、UV-T365、UV-L、UV-S［254nm］0.1~30mW/cm²，使用高感应度传感器头：0.01~3mW/cm²［365nm］3~900mW/cm²，使用高感应度传感器头：0.3~90mW/cm²；UV-T405［405nm］300~9,000mW/cm² |
| 外部Teaching设置 / 外部Reset设置 | ON：0~1.5V（0V短路电流1mA以下）；OFF：开放，或者4~30V |
| 量度值表示（相对值） | 3位数LED显示 量度模式：0~125% 累计模式：0~200% |
| 检测输出 / Answer back输出 | NPN开放式接口（DC30V、100mA以下） |
| 模拟信号输出 | 开关切换电压/电流1~5V（0~100%, 6V/125%） 4~20mA（0~100%, 24mA/125%） |
| 检测输出阈值设定 | 通过调节钮设定1%为变动单位 光量模式：10~100% 累计模式：10~200% |
| 敏感度设置 | Teaching（通过调节钮或外部控制设定100%） 最低感度、最高感度、0点设定 |
| 电缆 | 0.15mm²抗干扰7芯绝缘橡胶电缆 φ5.5mm×2m |
| 重复使用精度 | ±2% F.S.以下 |
| 温度误差 | 0.1% F.S./°C以下 |
| 工作环境 | 温度：−25~+55°C / 35~85%RH（无霜冻） |
| 电源电压 | DC12~24V±10%（纹波P-P10%以下） |
| 反应时间 | 300ms以下 |
| 消耗电流 | 50mA以下（输出电流除外） |
| 质量 | 约140g |
紫外检测探头

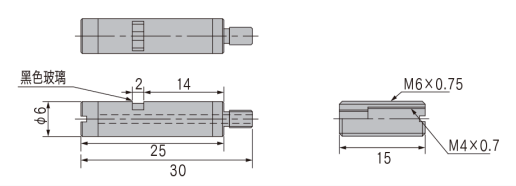

耐热探头［UV-T254、T405（无黑色玻璃）/ UV-T365］

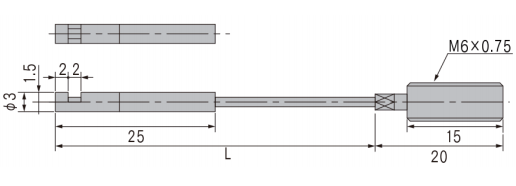

探头［UV-S（L=50±1）/ UV-L（L=100±1）］
| 型号※ | UV-T405 | UV-T365 | UV-T254 | UV-L | UV-S |
|---|---|---|---|---|---|
| 特点 | 耐热 | 长套 | 短套 | ||
| 显示波长范围 | 200~330nm, 360~420nm, 455~476nm, 517~600nm | 300~380nm | 170~380nm | ||
| 温度误差 | −0.3%/°C以下（at254nm）−0.1%/°C以下（at365nm）−0.06%/°C以下（at405nm） | −0.1%/°C以下 | |||
| 工作环境 | 温度：−40~+300°C / 35~85%RH（无霜冻） | 温度：−40~+150°C / 35~85%RH（无霜冻） | |||
| 材质 | 紫外-可视波长转换玻璃、SUS（不锈钢） | ||||
| 配件 | M6螺母、金属垫圈 | ||||
配套导光束

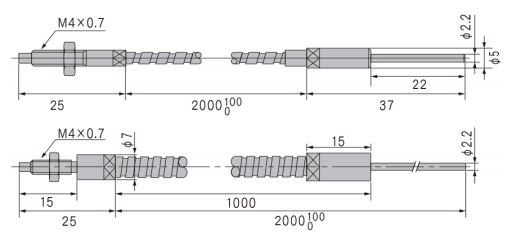

导光束［UV-H（上）/UV-F（下）］
| 型号 | UV-H | UV-F |
|---|---|---|
| 特点 | 耐热 | 长度可自行调节 |
| 工作环境 | 温度：−40~+300°C / 35~85%RH（无霜冻） | 温度：−40~+70°C / 35~85%RH（无霜冻） |
| 保存温度 | −40~+70°C | |
| 全长 | 2m（带有紫外线保护套） | 2m（先端1m带有紫外线保护套） |
| 材质 | 多组分玻璃、SUS | 丙烯、聚乙烯、SUS |
