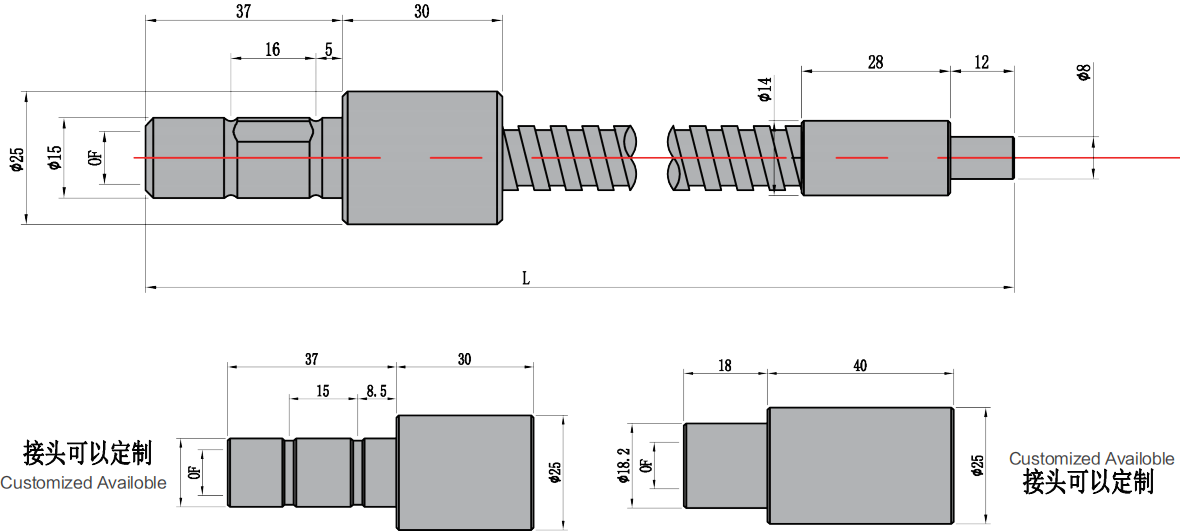

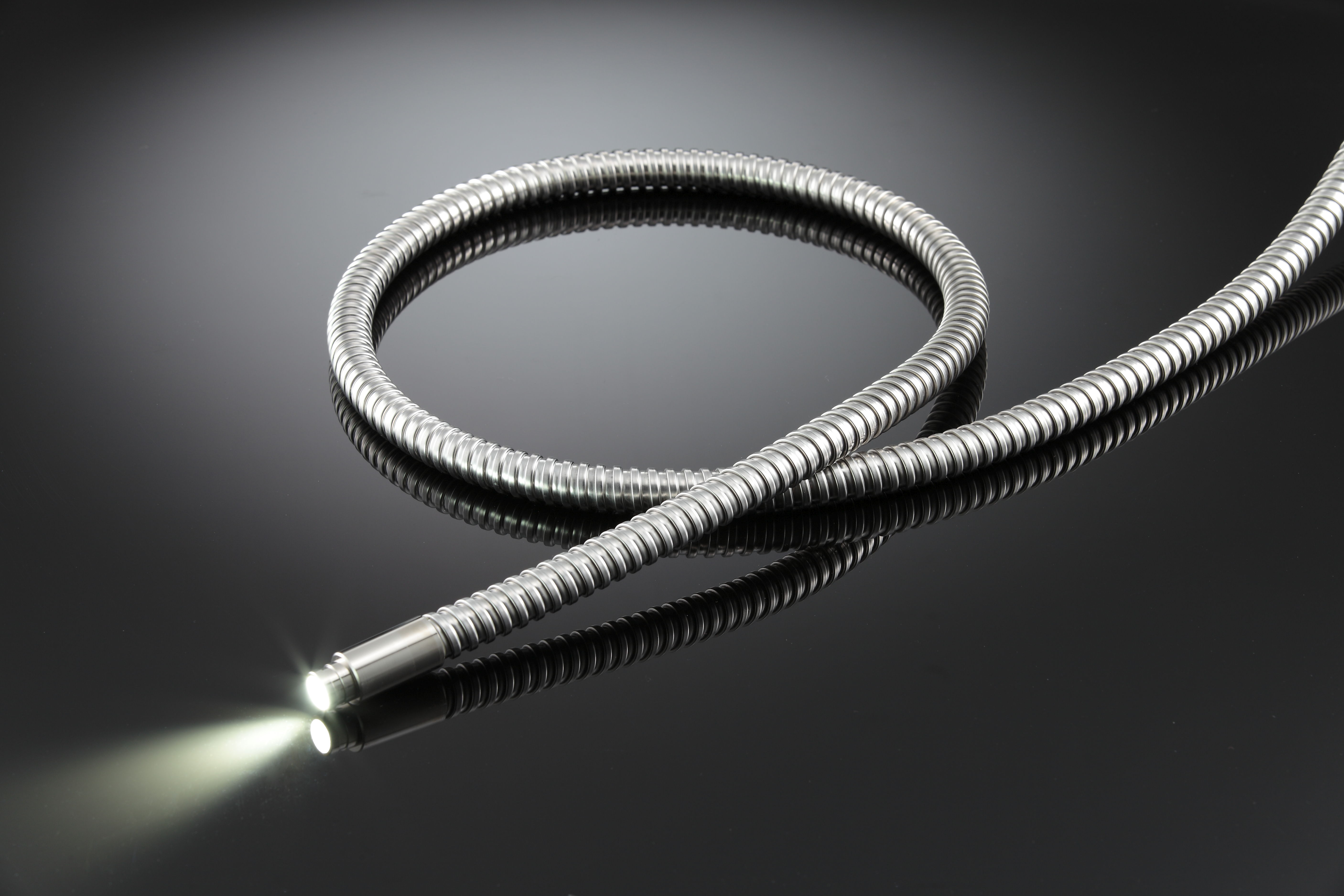

单分支导光束
接受定制
工业导光束
不同工艺决定了产品截然不同的性能与应用场景，具体对比如下：
- 高温胶工艺：可承受350°C高温，基本上适用于所有LED光源，显著拓展了其在严苛工业环境下的应用边界。
- 陶瓷胶工艺：耐温可至1000°C甚至更高，适用于激光光源等超高温环境。
- 热熔工艺：热熔后能显著提高光纤的透过率，同等直径前提下能提高30%，避免温度在光纤端面积聚，适用于激光源及其它大功率光源。

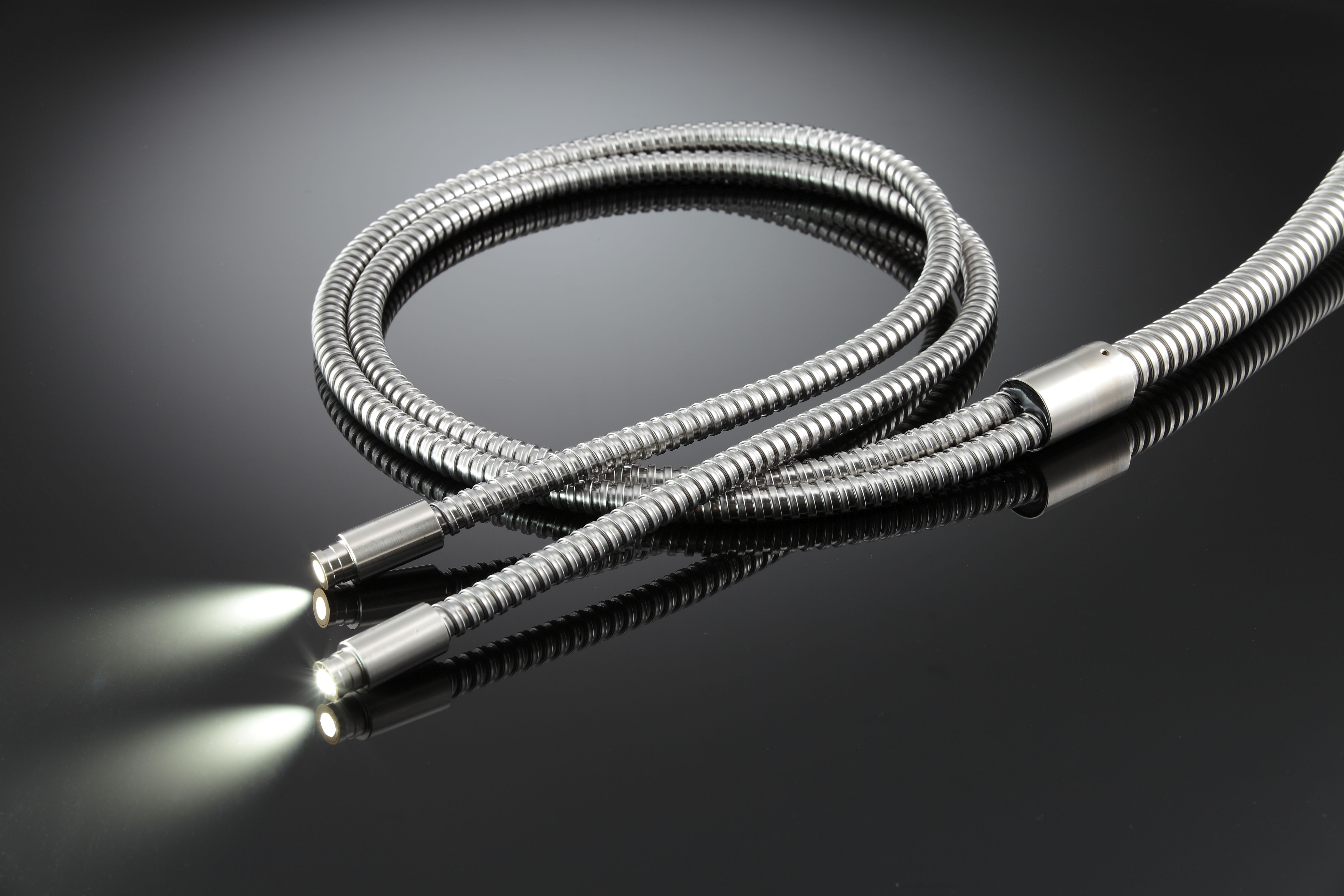

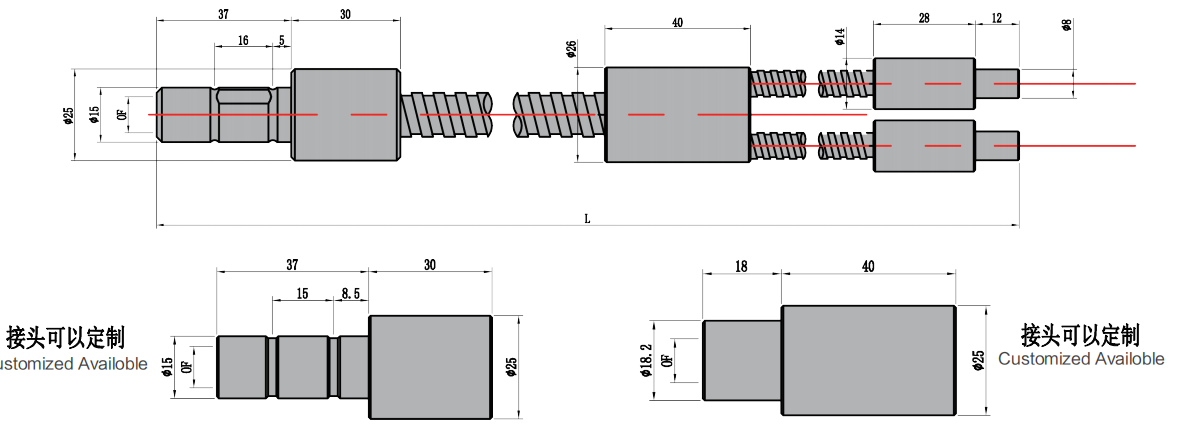

多分支导光束
接受定制

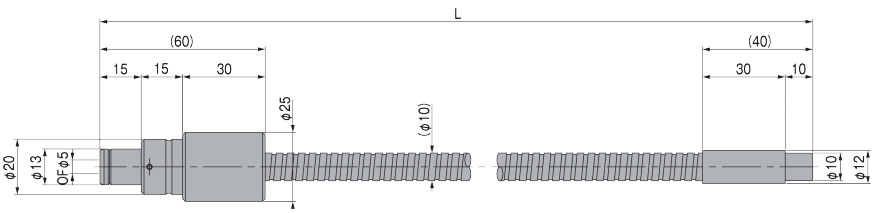

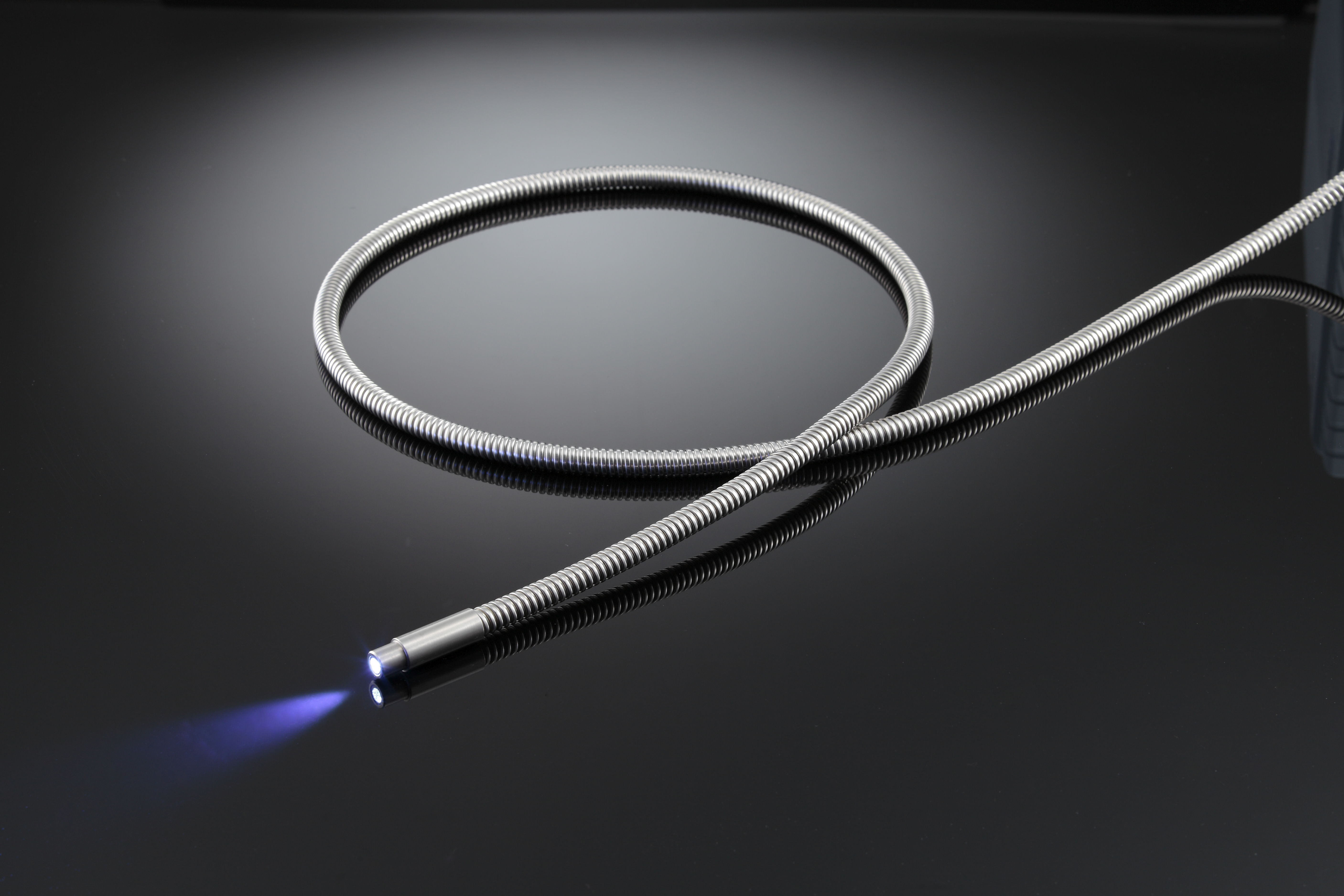

石英导光束
接受定制
| 导光束型号 | GLG5-L(000A~308) | |
|---|---|---|
| 类型 | φ5 | |
| 外包装 | 不锈钢软管 | |
| 全长 | 1000 | 1500 |

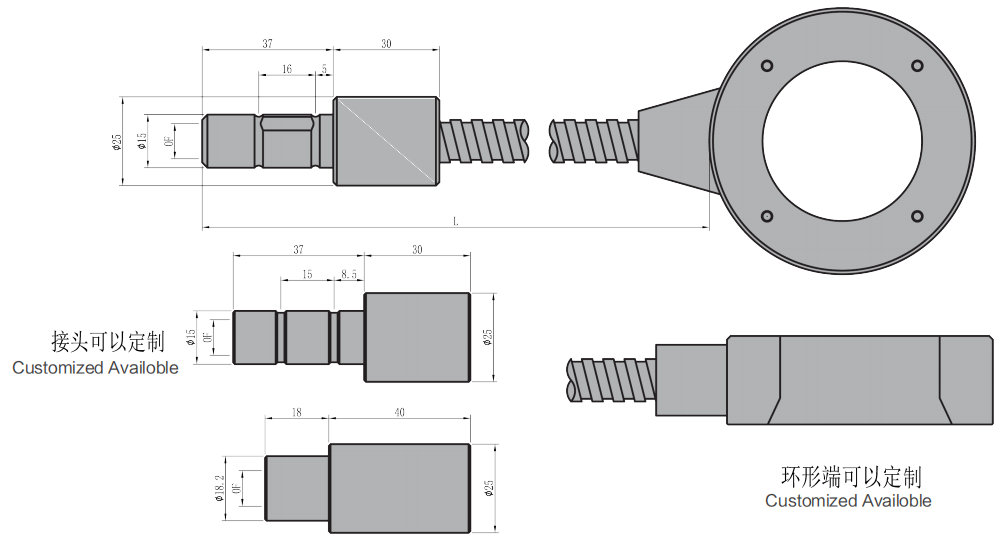

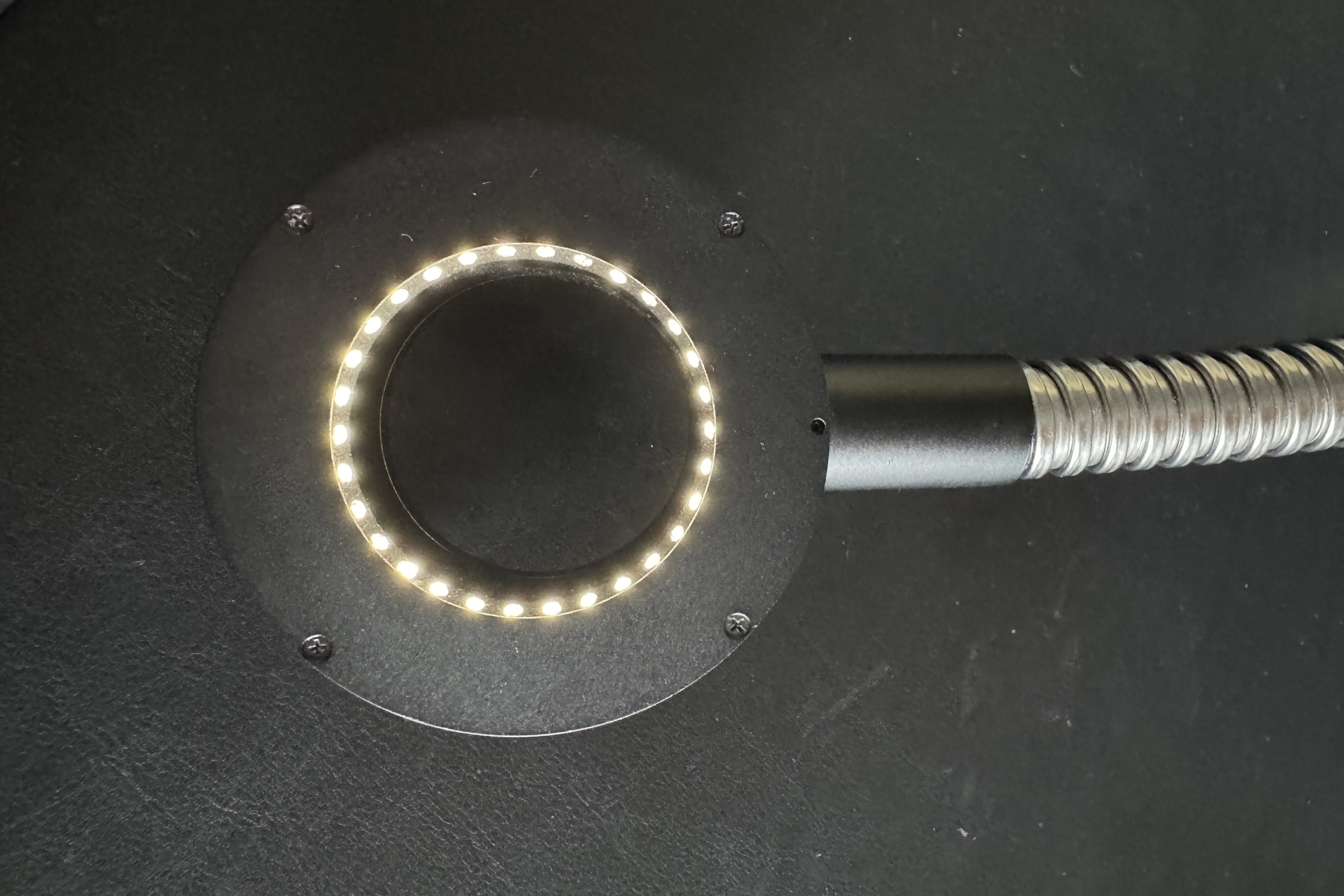

环形导光束
接受定制

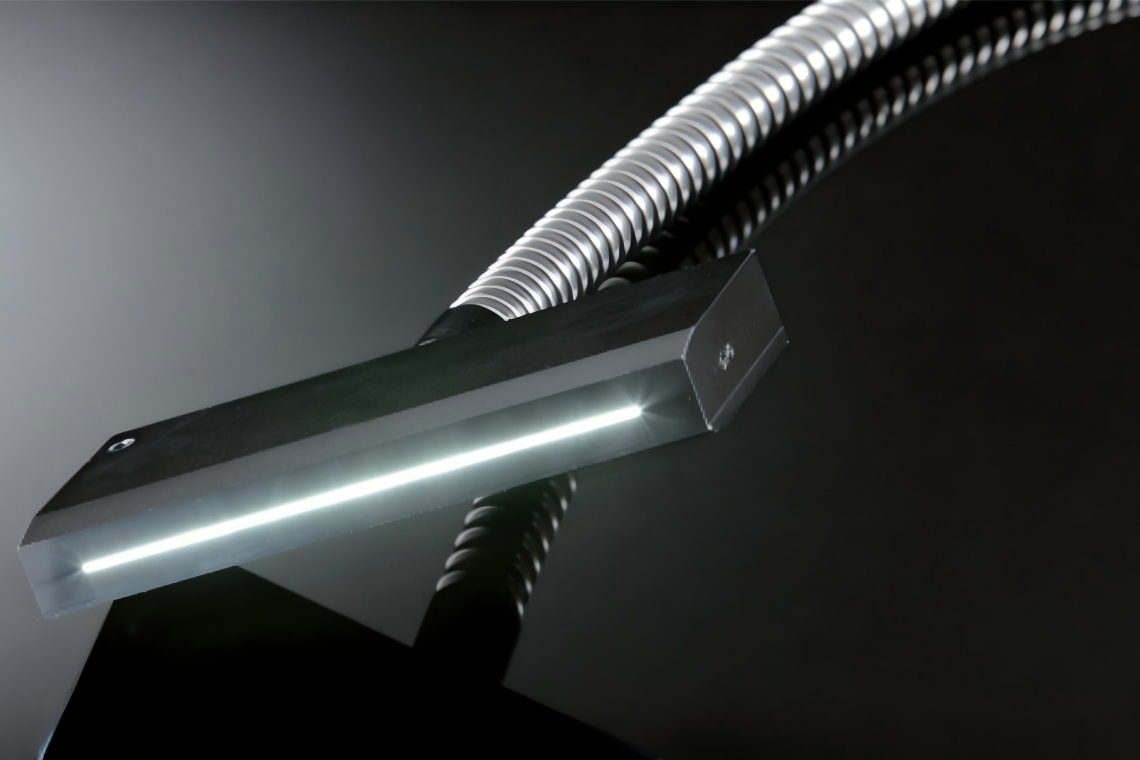

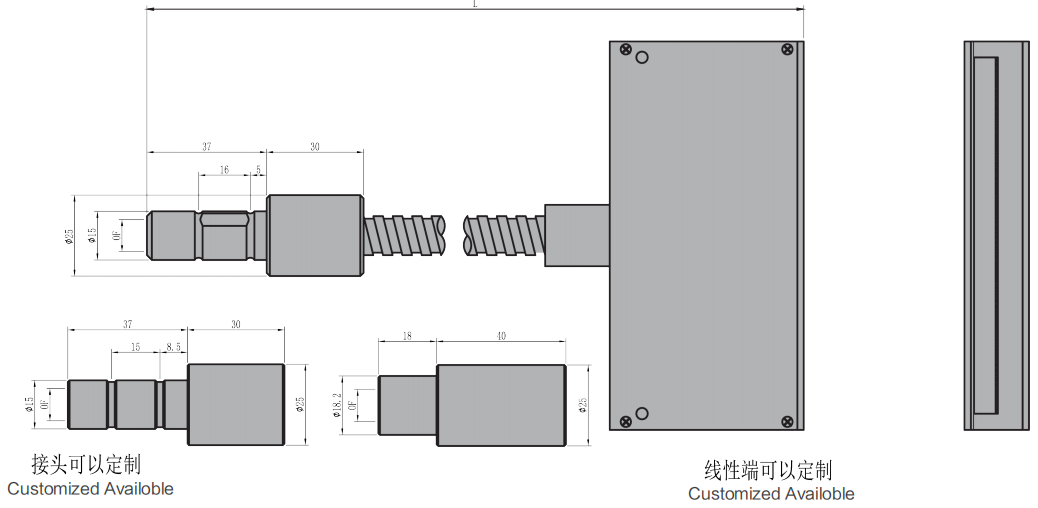

线性导光束
接受定制
工业传感光纤
外皮与弯曲半径
根据使用场景不同可选用不同材质的外皮。 即便是改变导光束内部结构，或者使用特殊的涂层材料以提高耐弯曲性能的要求也可对应。

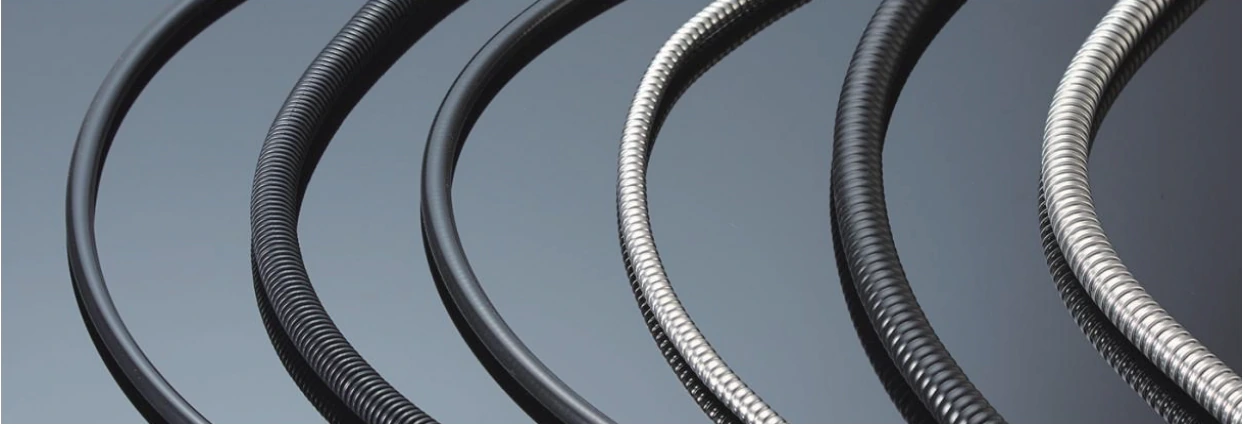

外皮种类
- 不锈钢螺旋管
- PVC螺旋管
- 钢丝PVC软管
- 树脂螺旋管
- 薄皮硅胶管
- ……等
| SUS螺旋管 | 树脂螺旋管 | ||||
|---|---|---|---|---|---|
| OF径 mm | 外皮直径 | 弯曲半径 | 外皮直径 | 弯曲半径（定形） | 弯曲半径（可动） |
| Φ1 | (Φ3) | 30 | / | / | / |
| Φ3 | (Φ6) | 25 | / | / | / |
| Φ5 | (Φ9) | 35 | (Φ16) | 50 | 100 |
| Φ8 | (Φ14) | 45 | (Φ20) | 60 | 120 |
| Φ10 | (Φ16) | 45 | (Φ20) | 60 | 120 |

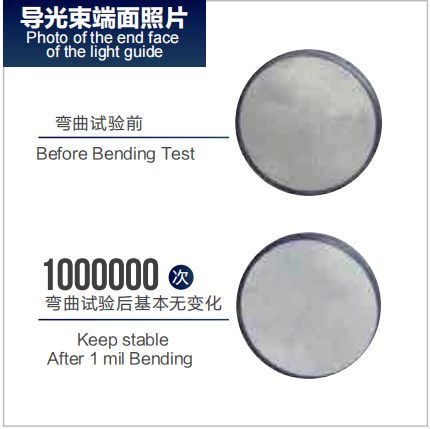

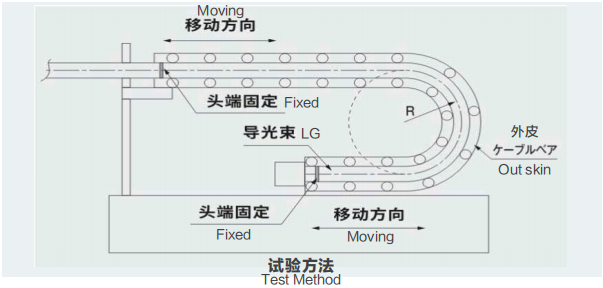

弯曲实测试验数据参考
| 弯曲试验条件 | 测试导光束规格 | ||
|---|---|---|---|
| 方向 | 水平方向平移 | 使用光纤 | SOG-70/50μm |
| 速度 | 约500mm/sec | 光纤束直径 | 10mm |
| 弯曲半径 | 100mm | 长度 | 1500mm |
| 外皮 | 树脂螺旋管 | ||
