Sumita Optics (Dongguan)

光学玻璃

涵盖光学玻璃材料、精密加工预型体，以及近红外和紫外至可见光转换玻璃。

住田光学(东莞)

光学玻璃材料

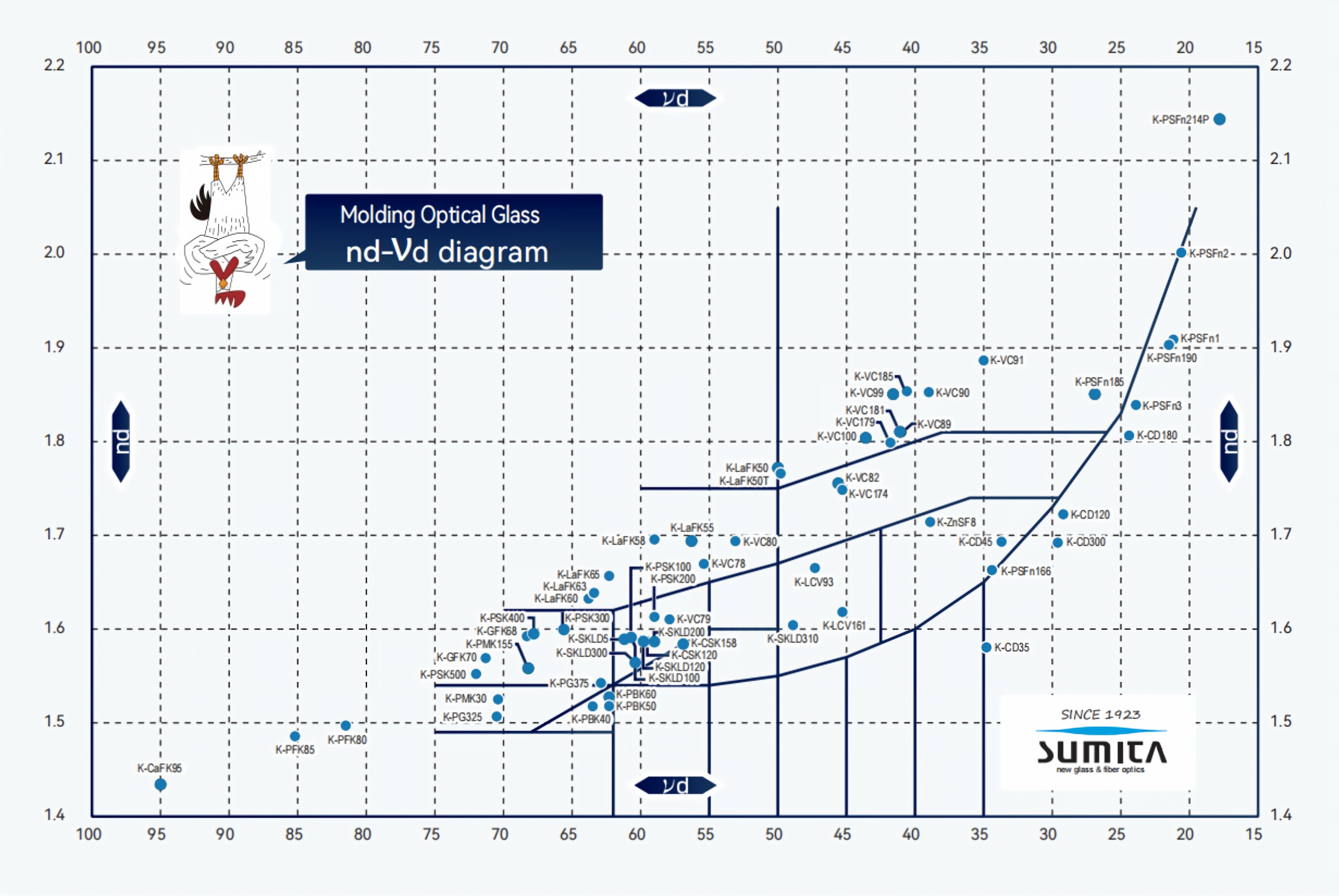

光学玻璃依其 nd(折射率)及 vd(Abbe 数)分类，大致上分为冕牌玻璃(Crown、vd值 50 以上)和火石玻璃(Flint、vd值 50 以下)，冕牌又分有 BK、K、SK 等系列，火石又有 F、LF、SF 等种类。

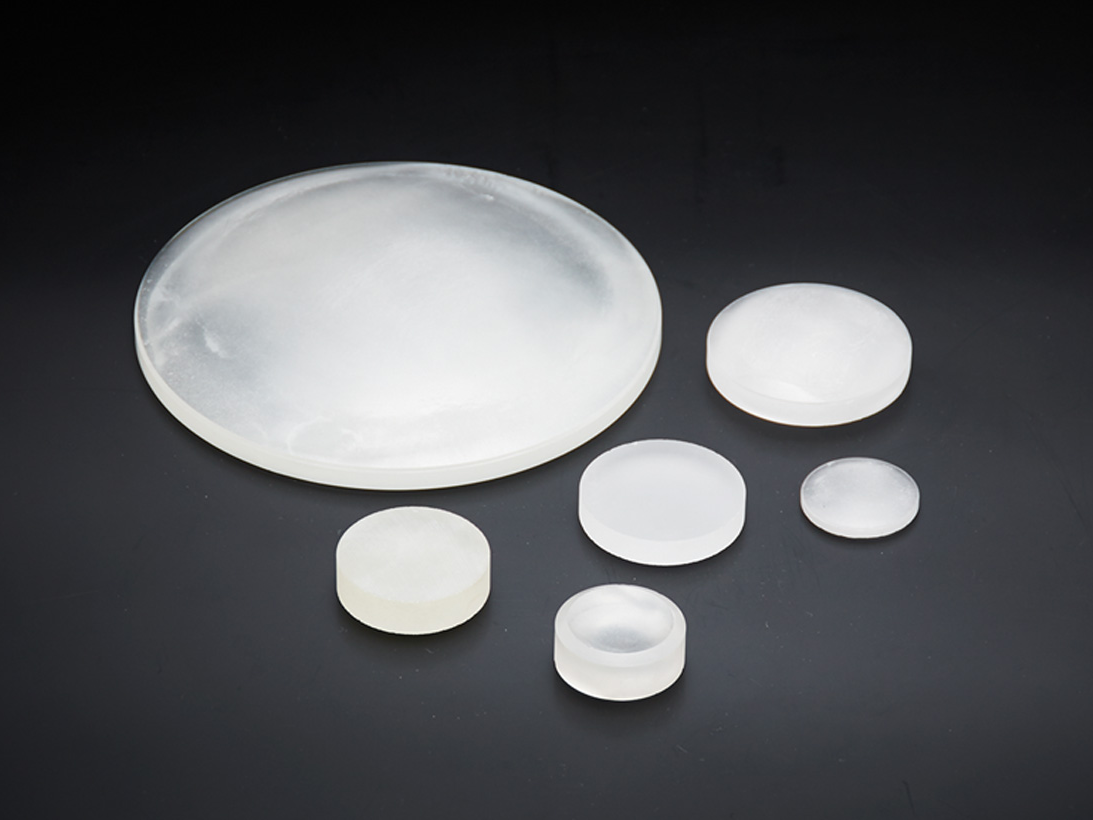

玻璃材料毛坯与模压成型品的性质有直接的关系。低融点模压光学玻璃材料在模压成型中，软化点高的玻璃由于成型温度高，与模具反应大，致使模具的使用寿命很短。

所以，从能够延长及生产性的观点出发，模具材料的选择、模具的使用寿命是低温模压成型性的最重要课题。

住田光学(东莞)

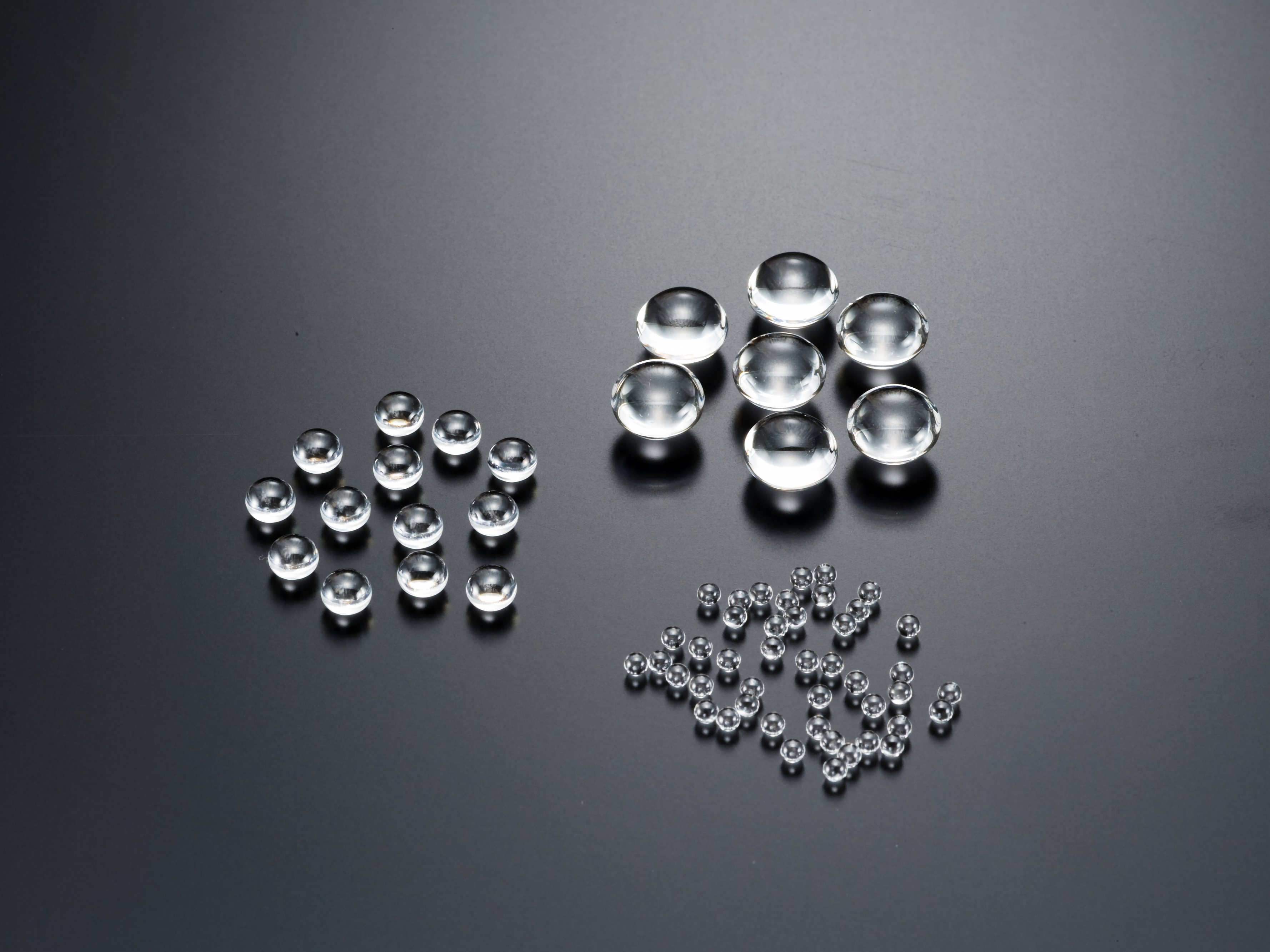

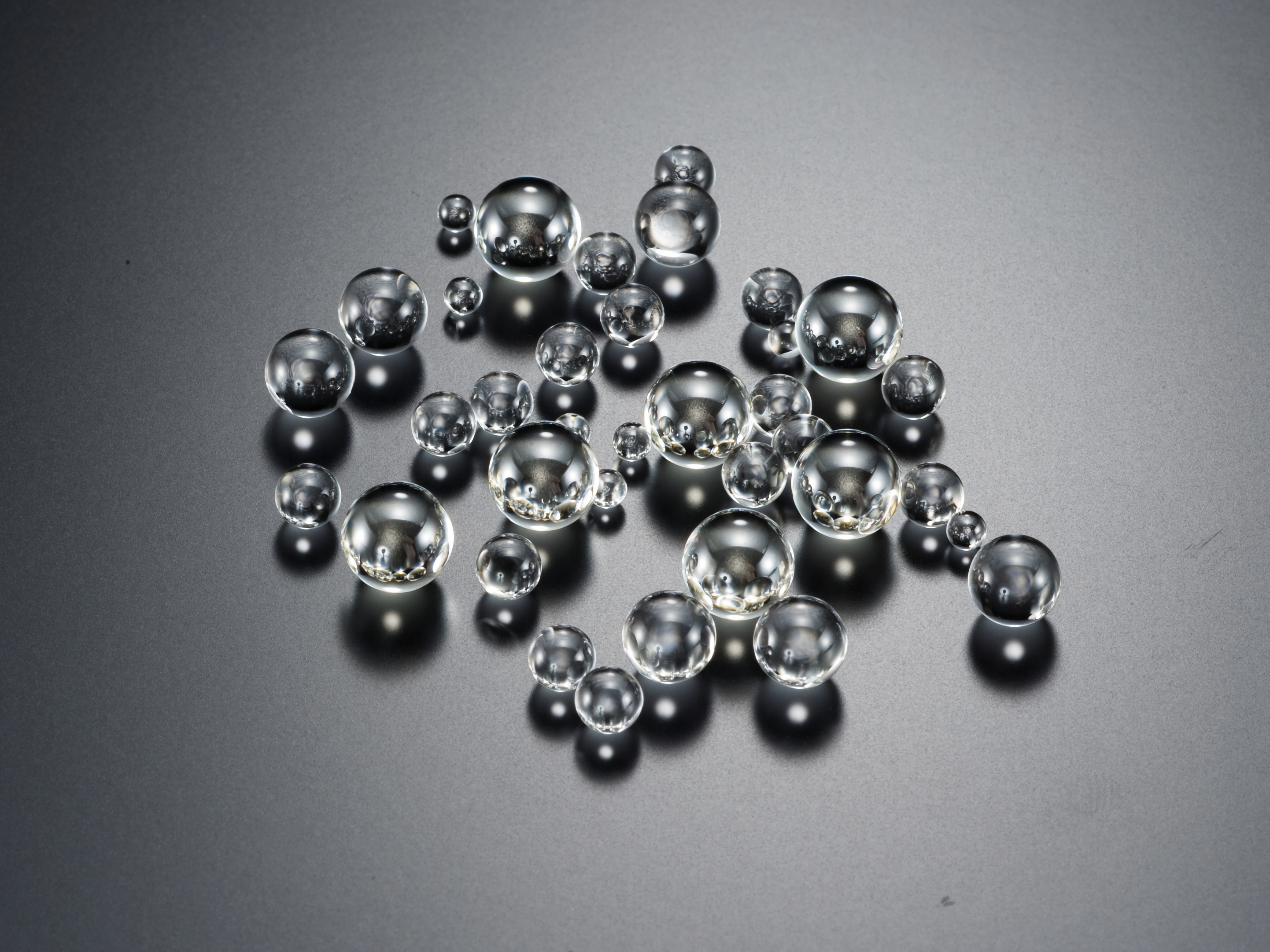

“滴下球预形体”是由熔融的玻璃状态下直接滴下成型的球形预形体镜片；具有交期短，成本低，量产对应迅速等优势。

※需要注意的是该产品包装时并非无尘包装，需清洗再进行使用。

直径 φ1~3mm 以下的规格为球形滴下球产品。

可对应材料的牌号：K-VC89/80/79/78、K-PSK100/200/300、K-PSFn3、K-CSK120、K-SKLD120/200、K-PG375

对应规格以及详细参数
直径 Diameter mm	直径公差	真圆度	体积（mm³）
Φ1.0~1.5	±0.020	<0.030	0.524~1.767
Φ1.5~2.0	±0.020	<0.040	1.767~4.189
Φ2.0~2.3	±0.030	<0.050	4.19~6.37
Φ2.3~2.5	±0.030	<0.060	6.37~8.18
Φ2.5~3.0	±0.040	<0.080	8.18~14.14

直径 φ3mm 以上的滴下球产品，成椭圆形。

※以上牌号均为常用牌号，如需其他牌号请直接与我们联系。

对应规格以及详细参数
牌号	规格（mg）	硝种	规格（mg）
K-VC78	50~1,700	K-PBK50	100~750
K-VC79	50~3,000	K-PSFn3	60~500
K-VC80	60~3,000	K-PG375	50~220
K-VC89	70~3,000	K-CD45	50~750
K-PSK100	50~1,000	K-SKLD120	50~3,000
K-PSK200	50~400	K-SKLD200	50~3,000
K-PSK300	70~600	K-PBK60	500~3,000
K-CSK120	50~5,000

※如需其他牌号的资料！请直接与我们联系。

住田光学(东莞)

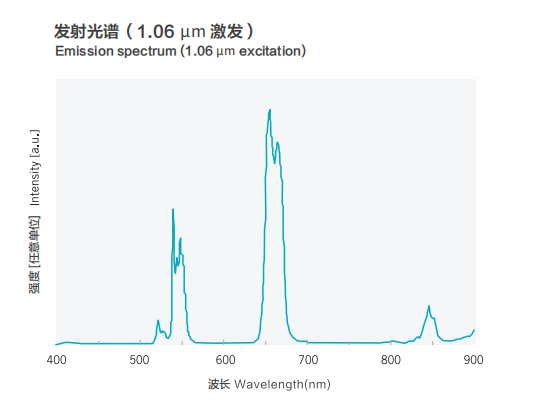

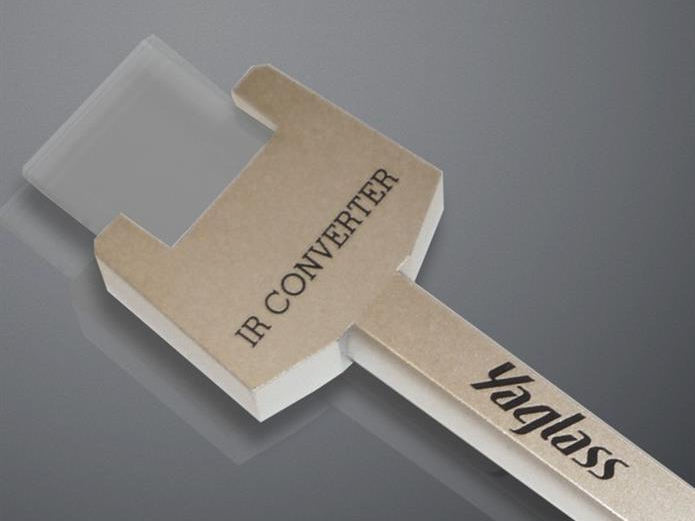

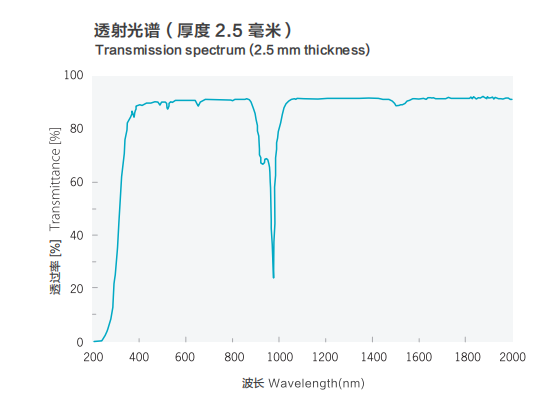

将YAG激光等，肉眼无法识别的近红外光转换成可见光；含有纳米级结晶序列，高透明度；对激光具有高耐性；与常规产品相比，抗裂和抗碎裂性能更加优秀，重量轻等优点；大尺寸也可承制(~□100mm)；具有和常规产品相同的发光强度(0.55μm光强)；可接受特殊尺寸的定制

*因为激光非常危险，使用时一定要配带保护眼镜，另外反射光也要特别注意。 *因为是玻璃材质，掉落、碰撞会造成破损，所以在使用时请特别小心。

住田光学(东莞)

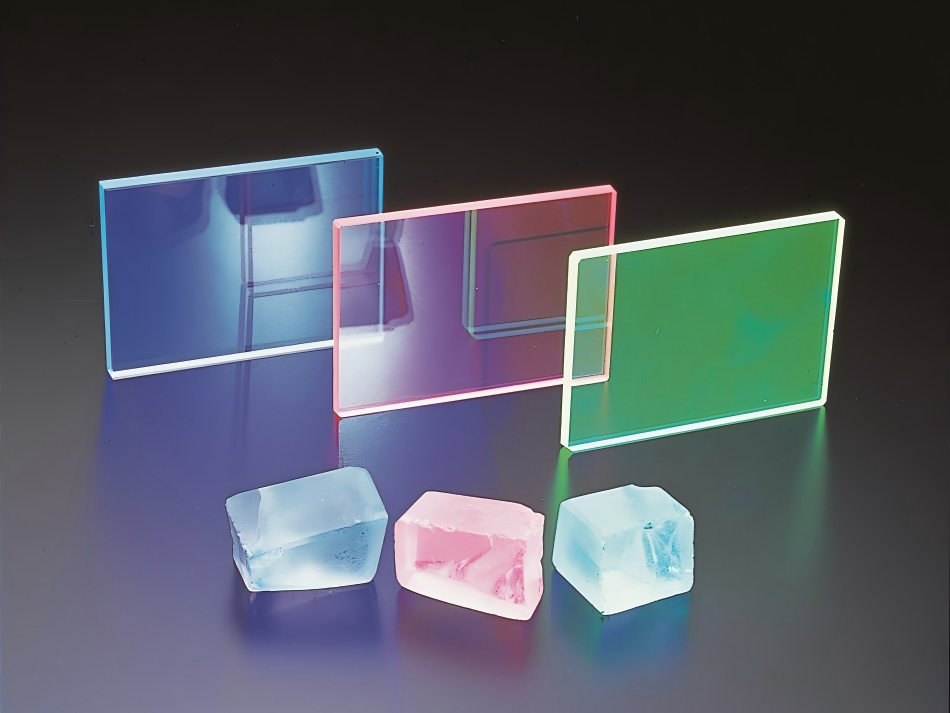

即使是波长200~400nm范围内的微弱光也可进行高效转换。由于大量的发光离子是平均分布的，具有很高分辨率。具有透明、高均匀度、易加工等优点，可以像其它光学玻璃一样进行各种形状的加工。耐水性优异。即使被紫外线长时间照射也不会造成性能劣化。

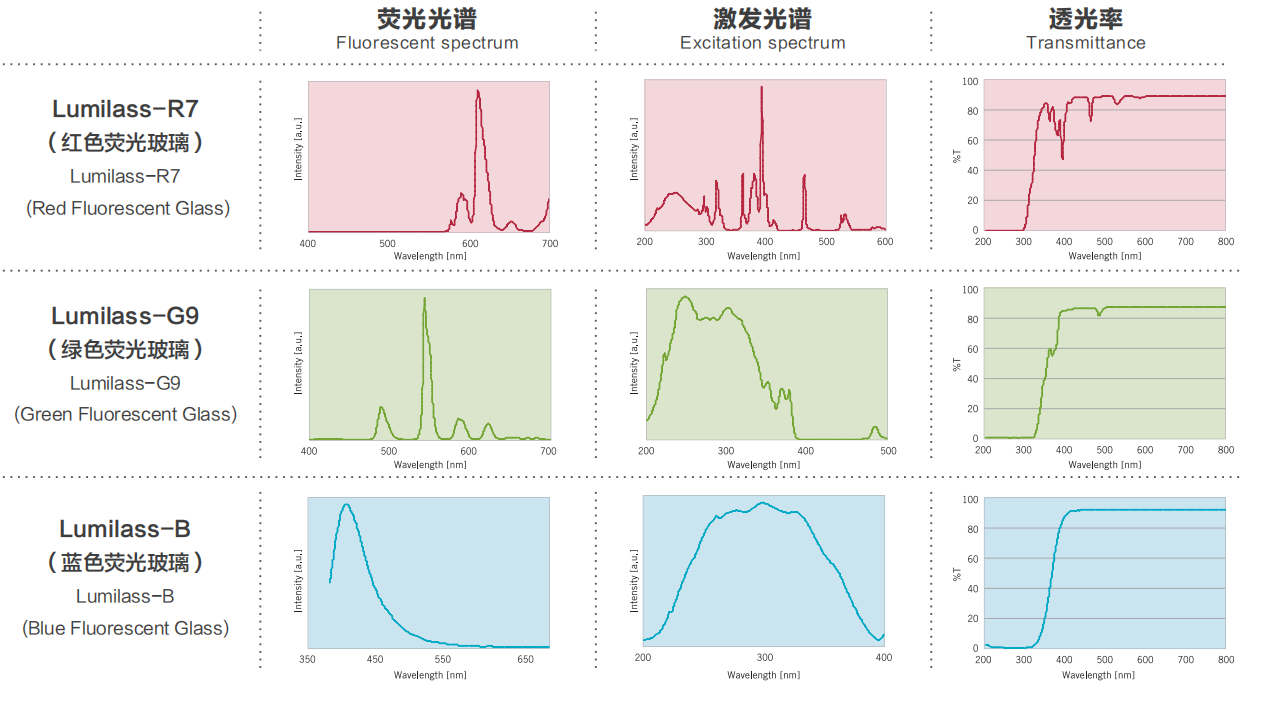

光学性能
项目	Lumilass-R7	Lumilass-G9	Lumilass-B
主光源波长（nm）	610	540	405
激发波长范围（nm）	200~420	140~390	140~400
最低激发灵敏度（μW/cm²）	~1	~1	~1
折射率（nd）	1.644	1.694	1.477

热·机械性能
项目	Lumilass-R7	Lumilass-G9	Lumilass-B
转变温度 Tg（°C）	594	660	398
线性膨胀系数（α×10⁻⁷）	86	73	176
比重（S.g）	3.77	3.76	3.65
维氏硬度（Hv）	633	765	344
杨氏模量 E（×10⁸N/m²）	900	1140	650
剪切模量 G（×10⁸N/m²）	340	440	250
