光纤

覆盖可见光、近红外、紫外及多组分玻璃光纤的完整材料选择。

原理介绍

光纤的数值孔径(NA)以及发散角可通过纤芯材料和包层材料的折射率代入以下公式计算获得。

sinθ = NA = √(n₁² − n₂²)

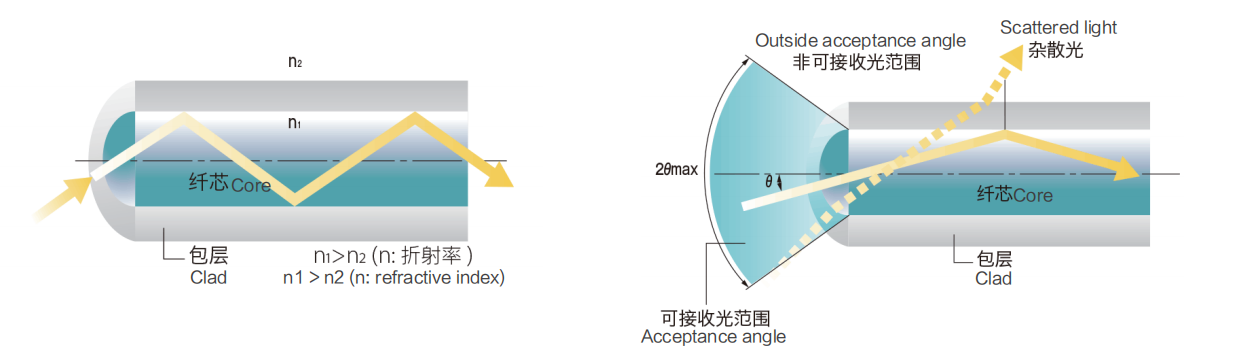

使用导光束的光纤是如图（图1）所示的双重结构。芯材（纤芯）是具有优越透光特性的光学玻璃，其外侧作为包层的材料，是由可靠性优良的玻璃构成。根据这个构造，光从光纤的一端入射，在纤芯的壁内进行多次全反射从而传播到另一端。

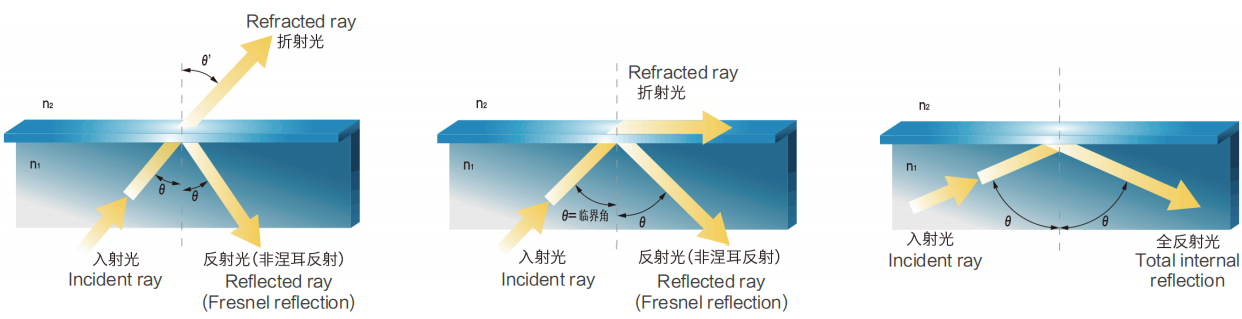

※全反射是如图2所示在光的折射率不同的两种透光性物质（电介质）间的临界面以一定角度（临界角）产生完全反射的现象。

作为光学玻璃材料厂商，灵活应用多年来在光学领域所积累的技术经验，住田光学在光纤纤维开发、生产方面拥有极大的优势及自信。在丰富的光纤纤维产品中，选择适合用途的纤维，同时可提供包含产品设计在内的产品提案。

住田光学灵活的运用了该特性，研发出了多种不同发散角的光纤。

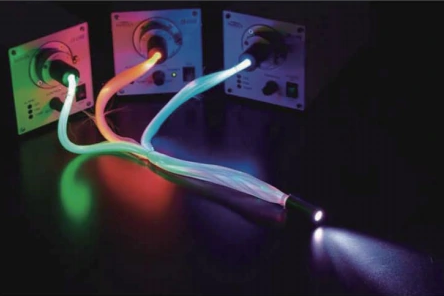

使一束光分成多束，或将多束光结合成一束成为可能。

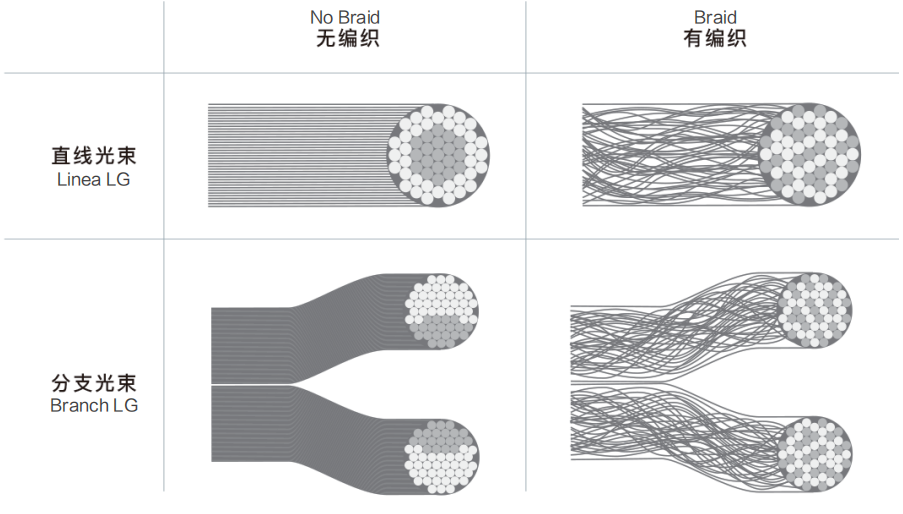

将光纤丝进行复杂的编织处理，将入射光转化成均匀的光传出。

链接两个不同的场所，传输光与影。可有效隔断光源产生的热量，仅把光与影传输至目的地。

由极其纤细且柔软的玻璃光纤丝组成，更易弯曲。可在设备中自由弯曲。

玻璃材料制造的光纤丝，其耐热性能更加优异。导光束端面最大可承受350°C。

玻璃材料制造的光纤丝，使电信号对其的影响极低，更加不会产生静电干扰设备。

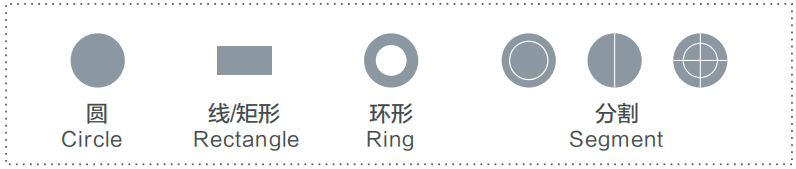

通过改变导光束端面的形状，间接改变出光面的形状。使出光面形状自由改变成为可能。

※特殊形状请联系我们。

光纤种类
波长	材料	光纤型号	数值孔径（NA）	开口角（2θ）
可见光	多组分玻璃	SOG-120C	0.86	119°
		SOG-100	0.77	100°
		SOG-80S	0.63	79°
		SOG-70S	0.57	70°
		SOG-35C	0.31	35°
		SOG-15	0.14	16°
	塑料光纤	SOP-20	0.50	60°
近红外	多组分玻璃	SOG-70SIR	0.57	70°
紫外	多组分玻璃	ST365-35	0.32	38°
紫外	石英光纤	SOQ-200	0.22	25°

住田光学(东莞)

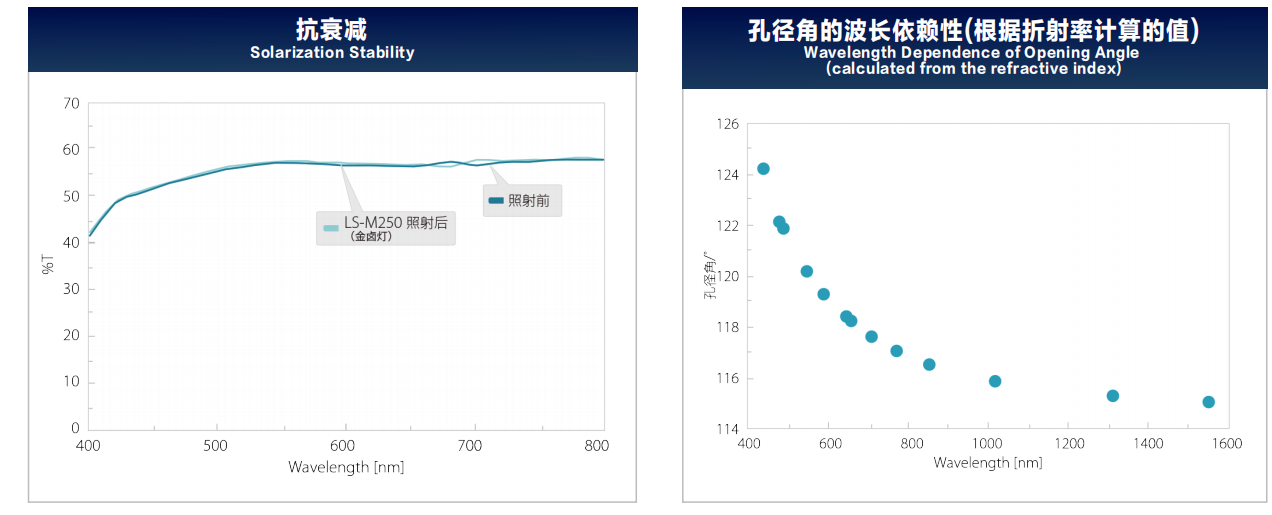

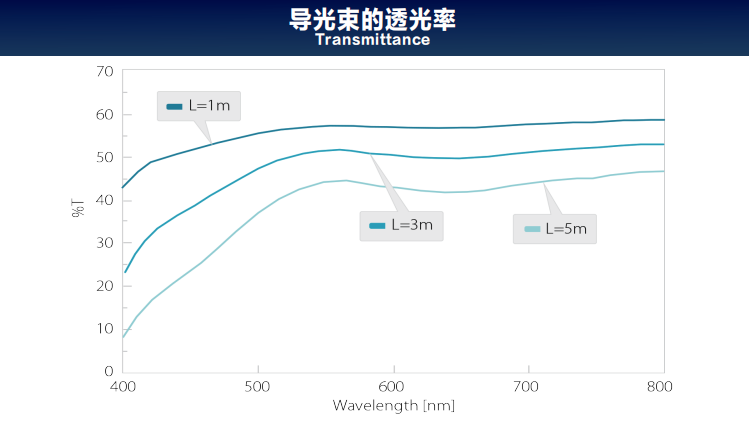

SOG-120C是我们光纤系列产品中NA(数值孔径)最大的多组分玻璃光纤。利用其大NA特性配合广角光源就可以获得更大的照明区域。非常适合短距离、大角度照明的应用场景。采用绿色环保材料，广泛应用于内窥镜照明等医疗等领域。

住田光学(东莞)

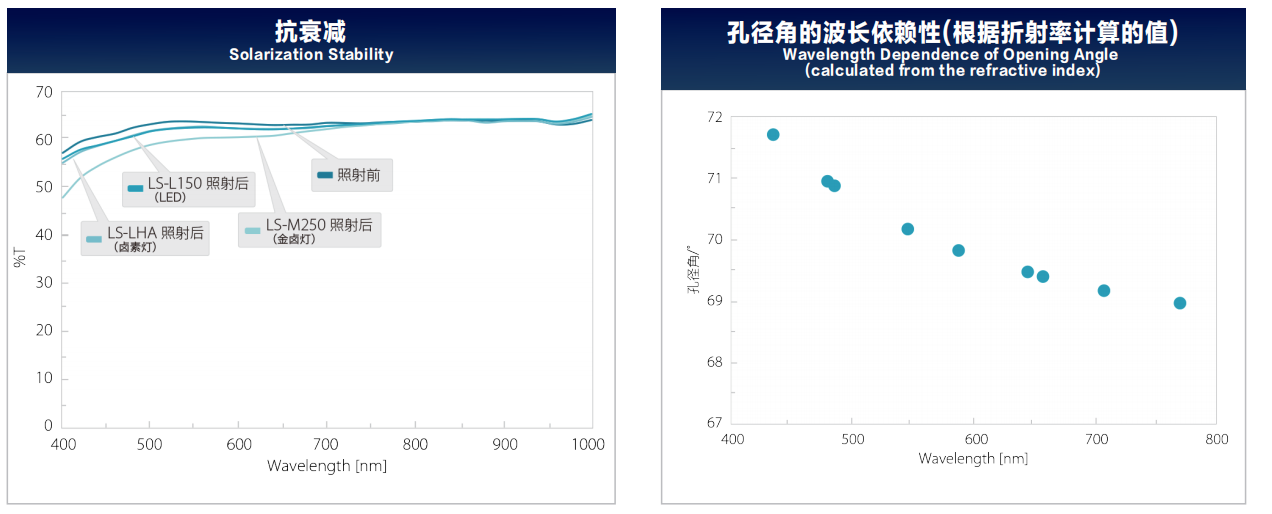

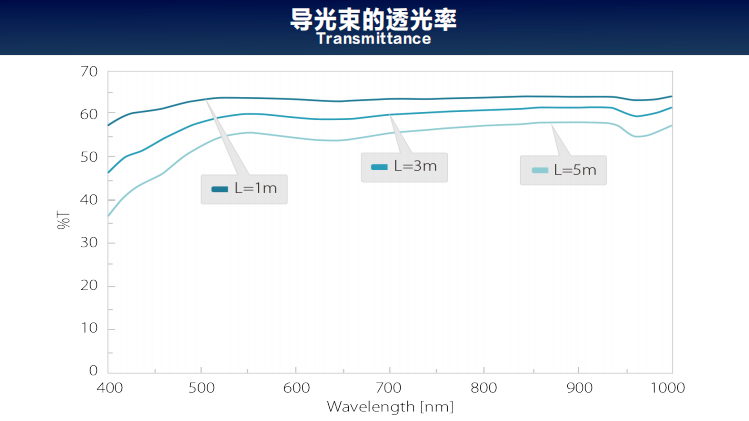

SOG-70S孔径角度约70°，在400–1000nm波段保持均匀的透光性能。具有较强的热稳定性能，可以通过热熔工艺对应热熔型导光束产品。采用绿色环保材料，广泛用于医疗/工业照明等多种领域。

住田光学(东莞)

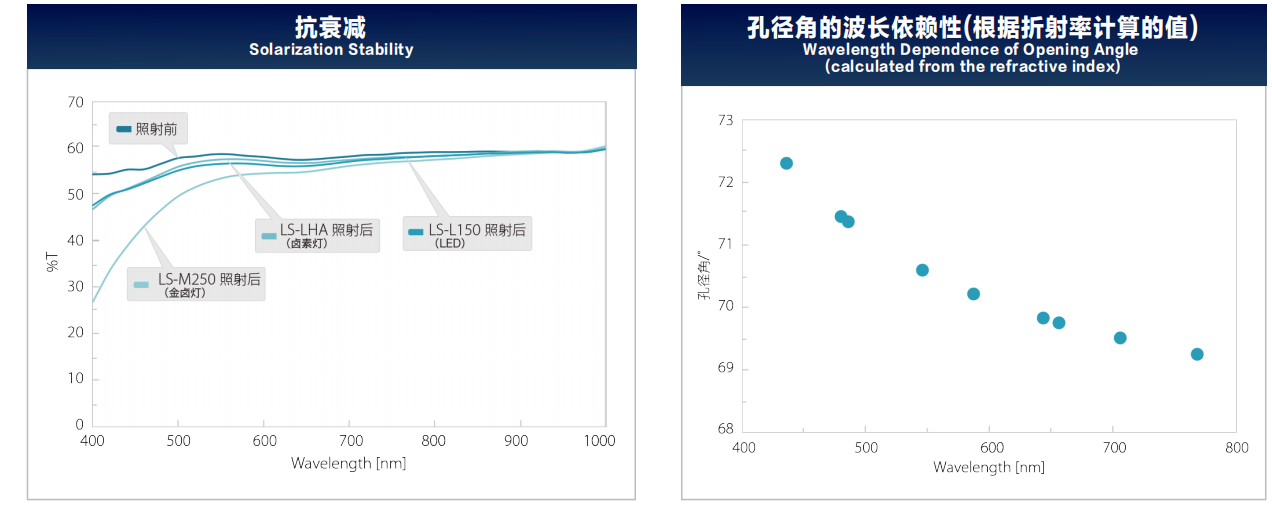

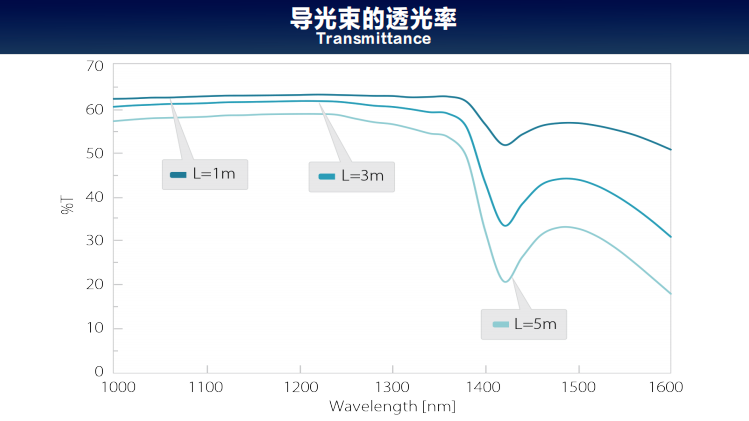

SOG-70SIR是在1100nm~1350nm波段具有非常优异的透光性能的多组分玻璃光纤。特别是1420nm波长附近的吸收损失少，在近红外波段的传输损耗低。由于近红外透光性能优异，因此广泛用于与热相关的能量和传感器领域。采用绿色环保材料，医疗照明方向也可以适用。

住田光学(东莞)

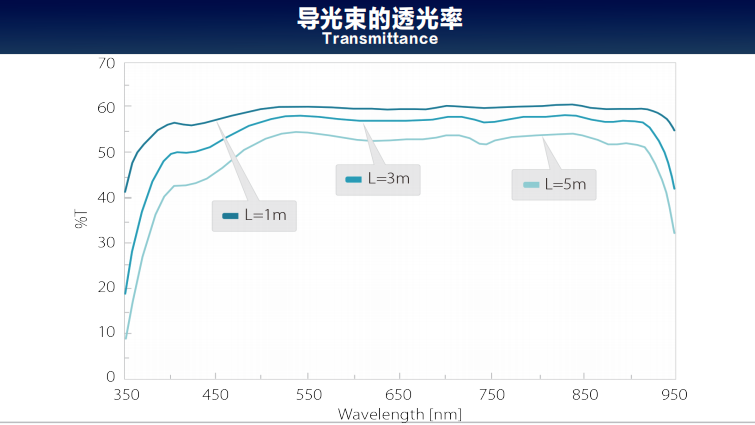

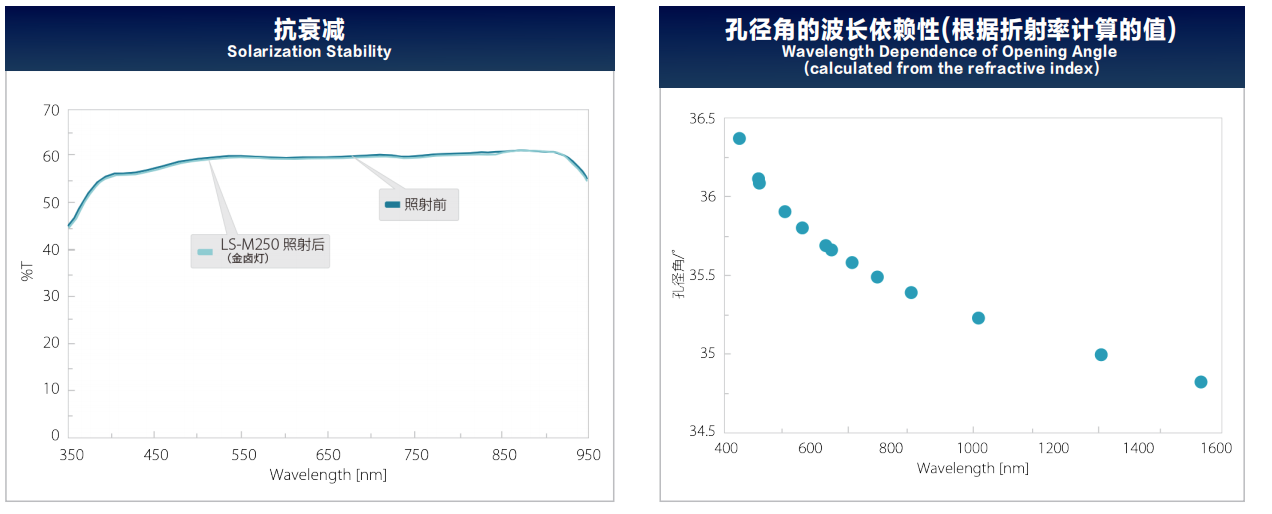

ST365-35是紫外线(365nm)的短波长也可以使用的多组分玻璃光学。相比于石英光纤，ST365-35更加纤细、柔软，更适合加工复杂形状以及需要编织加工的导光束。其大NA的特性，使得可以将更多的光线导入光纤内，提高整体导光束亮度。采用绿色环保材料，医疗照明方向也可以适用。
